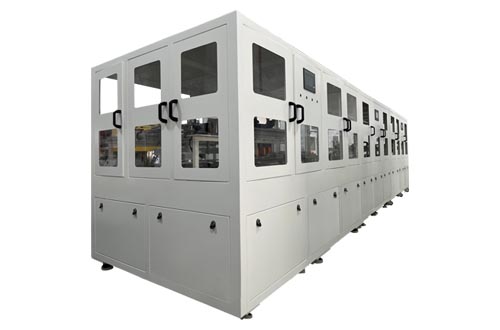

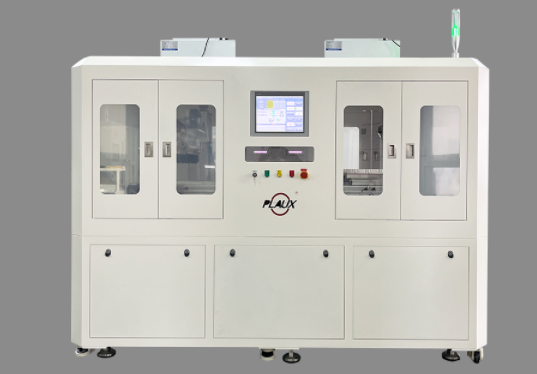

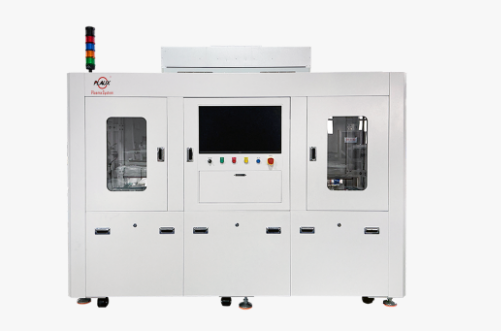

在線自動化微波等離子清洗機，是面向半導體先進封裝、精密微電子、醫療光學器件打造的連續式真空干式等離子處理設備，區別于傳統 13.56MHz 射頻在線機型，采用 2.45GHz 工業標準微波源激發等離子，腔體內部無金屬放電電極，搭配全自動軌道輸送系統，可無縫對接晶圓載帶、引線框架、PCB 軟板流水線，實現 24 小時不間斷無人化精密清洗活化，是高端精密產線專用預處理設備。


一、核心工作原理

設備通過磁控管產生 2.45GHz 高頻微波能量，經波導耦合送入密閉真空諧振腔體，在低壓動態真空環境下電離氬氣、氧氣、氫氬混合氣、CF?等工藝氣體，生成高密度低自偏壓等離子體。
  1. 化學反應為主：微波自偏壓僅 5–15V，離子物理轟擊極微弱，依靠大量高活性自由基完成有機污染物分解、金屬氧化層還原、表面官能團接枝；
  2. 無濺射污染：腔體內無內置金屬電極，不會產生金屬離子濺射，杜絕晶圓、敏感器件金屬雜質污染；
  3. 全域均勻電離：諧振腔電場分布均勻，整片工件中心、邊緣、微孔縫隙等離子濃度無明顯差值，處理一致性遠超射頻設備。

整套自動化流程閉環：上游流水線自動進料→伺服軌道勻速送入真空腔體→動態真空維持 + 微波起輝處理→工藝完成自動出料→對接下道鍵合 / 塑封 / 涂布工序，全程無需人工干預。


二、整機五大自動化核心模塊

全自動軌道輸送模組
采用伺服精密傳動軌道，軌道間距可數控調節，兼容 4/6/8 寸晶圓托盤、帶狀引線框架、超薄 FPC 軟板；配備光纖缺料檢測、防卡料緩沖機構、靜電消除裝置，走料速度 0–1200mm/min 無級可調，支持左進右出、同側進出兩種產線布局，可直接接駁機械手、移栽機、卷對卷放卷機構。
微波等離子激發諧振腔體
腔體采用鏡面拋光 316L 不銹鋼一體成型，無析出、耐腐蝕；內置專利微波諧振耦合結構，能量耦合效率 70%–90%，遠高于射頻 30%–50%；獨立分區微波源設計，大面積腔體全域等離子密度均衡，單批次工件處理效果偏差≤±2%；腔體配備多重安全聯鎖、電磁屏蔽防護，規避微波泄漏風險。
高精度動態真空與氣路系統
干泵 + 分子泵組合快速抽真空，動態平衡真空度穩定可控；多路數字質量流量計，精準配比多種工藝氣體，流量精度 ±0.1sccm；配套尾氣中和過濾裝置，適配千級、萬級無塵車間環保排放要求；氣體管路全不銹鋼密封，無滲漏、無雜質析出。
智能工控自動化控制系統
10 寸工業觸控屏，中英文雙語操作，可存儲上百套產品工藝配方，一鍵切換；實時監控微波功率、真空度、氣體流量、輸送速度、腔體溫度；支持 MODBUS、OPC UA 通訊協議，完整對接工廠 MES 系統，每批次生產參數自動存儲、導出、溯源；具備斷料待機、過溫、真空異常、微波故障自動報警停機保護功能。
輔助潔凈配套模組

選配 HEPA 潔凈回填氣、腔體自動吹掃、視覺定位掃碼、不良品分流機構；處理完成工件潔凈氮?dú)獯祾撸苊夥蹓m二次附著，完全滿足半導體、醫療高潔凈生產標準。


三、設備基礎運行流程

來料自動輸送入腔 → 腔體自動閉合密封 → 動態真空抽至工藝區間 → 通入配比工藝氣體 → 微波起輝連續處理 → 停止微波、切斷氣源 → 潔凈氮?dú)饣靥钇普婵?→ 軌道自動出料流入下道工序，全程自動化閉環，無人工中轉污染。
