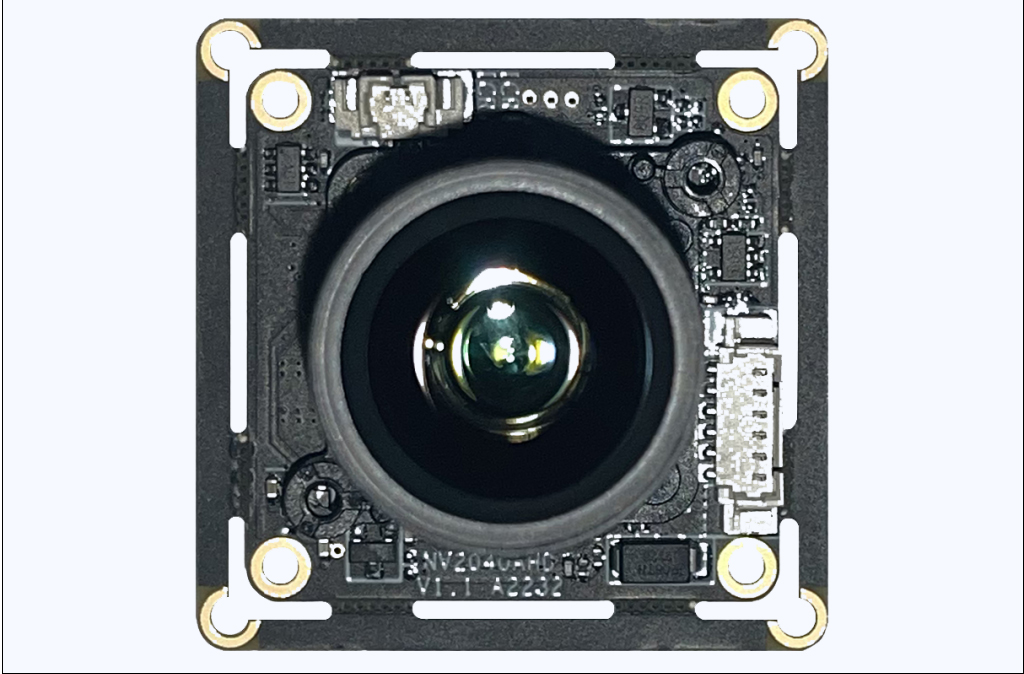

大量攝像頭模組廠商在可靠性測試階段遭遇共性問題：模組完成組裝初期良率正常，經過高低溫沖擊、濕熱老化測試后，出現鏡頭與支架脫膠、濾光片貼合氣泡、密封膠體開裂、鏡筒滲水起霧。很多工程師第一時間懷疑膠水品質、點膠軌跡、固化參數，反復調試卻收效甚微。
真正核心誘因：LCP/PBT 支架、光學玻璃表面存在一層肉眼看不見的有機污染膜，同時塑料基材表面能偏低，膠水無法形成有效化學鍵合。
一、三大典型不良底層原因
注塑脫模劑殘留
VCM 支架、鏡筒、遮光罩注塑成型后，表面附著一層脫模劑碳氫化合物，隔離膠水與基材。膠水僅僅是物理貼合，經過溫度循環后極易出現界面剝離。
基材本身表面惰性強
LCP、PBT 等耐高溫工程塑料分子結構穩定，表面能低，UV 膠、環氧膠在表面容易出現縮邊、潤濕不全，形成隱形微小縫隙。
光學配件表面有機污染物
鏡頭、IR 濾光片在轉運過程吸附油脂、VOC 揮發物，貼合時產生微小氣泡，長期使用慢慢擴大，最終造成進水、雜光、成像故障。二、等離子處理如何從根源解決不良
氧化分解有機污染物
氧氣等離子中的高能自由基，可將脫模劑、油污、有機揮發物分解成氣態小分子并抽離，實現納米級潔凈，消除隔離層。
表面活化提升表面能
等離子轟擊在材料表面生成羥基、羧基極性基團，惰性塑料由難粘變為易粘。膠水可以充分鋪展浸潤，形成穩定化學鍵結合。處理前后直觀變化：水滴角顯著下降，膠水不再縮邊，粘接剪切強度提升 30%~60%。
三、不同零配件工藝實操要點
VCM 支架（LCP/PBT）
優先氧等離子活化；在線自動化產線可選用常壓等離子；高端車載模組推薦真空等離子，整面活化均勻。處理工位固定在 AA 調焦、點膠工序前端。
光學鏡頭、IR 濾光片
禁止大功率長時間處理！選用低功率溫和等離子，優先微波無電極機型，防止損傷表面光學鍍膜；只處理粘接邊緣區域，避開有效光學透光區。
金屬支架、壓環
氬氧混合工藝，同時除油污與薄層氧化，兼顧潔凈與活化。四、工藝配套建議
先除塵、后等離子：USC 干式超聲波去除微米粉塵，再等離子清除有機污染物，兩道工序搭配良率最優；
把控工序間隔時間：等離子活化具備時效性，盡量處理完成 30 分鐘內完成點膠貼合，避免表面能回落；
區分機型：手機小型模組優先真空微波等離子；大批量塑膠結構件流水線可選在線常壓等離子。
總結
膠水失效，很多時候不是膠水不行，而是基材表面狀態不達標。等離子表面活化改造材料界面特性，是低成本提升攝像頭模組長期可靠性、通過嚴苛老化測試的標準化方案。
