很多封測企業長期使用傳統離線射頻等離子設備，存在人工成本高、批次良率波動大、超薄晶圓損傷、金屬濺射漏電等長期隱性損耗。國內頭部第三代半導體功率器件廠商，針對 8 寸 SiC/GaN 晶圓、IGBT 引線框架全自動封裝產線，全面替換老舊離線設備，引入軌道式在線自動化微波等離子清洗機，整套產線實現全流程無人化預處理，落地后各項生產數據改善顯著，本篇分享真實量產改造全流程與量化收益。
一、改造前原有產線核心痛點
采用離線射頻腔體等離子，每條封裝線配置 2 名操作工人工上下料、擺放晶圓 / 框架，人工年支出超 18 萬元；人工擺放偏移，工件局部過處理 / 處理不足，批次良率波動大；
射頻金屬電極長期放電產生金屬濺射雜質，功率芯片 HTRB 高溫反向偏壓測試漏電不良率高達 0.32%，每月報廢晶圓、框架損耗超 16 萬元；
射頻自偏壓高、離子轟擊強度大，超薄外延 SiC 晶圓表層易出現晶格損傷，高端車載芯片無法達標；
離線設備單次抽真空、取放料耗時久，預處理工序成為整條產線產能瓶頸，設備綜合利用率僅 68%。二、在線自動化微波等離子改造方案落地

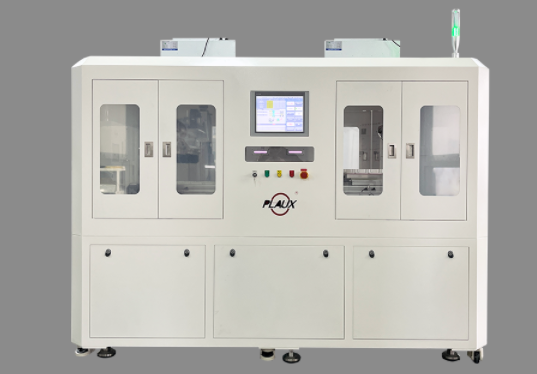

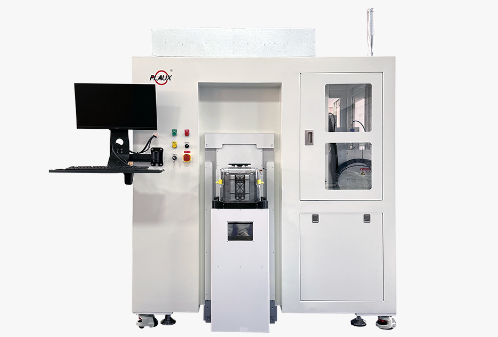

設備選型：定制雙通道軌道式在線微波等離子，兼容 8 寸晶圓托盤與連續帶狀引線框架，伺服輸送速度 0–1200mm/min 無級可調；
核心硬件配置：2.45GHz 固態微波源、無電極諧振腔體、多路高精度 MFC 氣路、動態平衡真空機組、10 寸工業總控屏，支持 MES 全數據對接；
產線布局：嵌入劃片后、鍵合前自動化流水線，自動進料、連續真空微波處理、自動出料對接鍵合機，全程無需人工介入；
配套工藝：氬氫混合氣焊盤去氧化、氧氣等離子去除切割有機殘留，雙工藝程序一鍵自動切換，適配晶圓、框架兩類產品輪換生產。
三、上線后量化改善數據（量產實測）
人工成本清零：取消 2 名專職上下料操作工，單條產線每年節約人工薪酬、管理費用近 20 萬元；
報廢損耗大幅降低：金屬濺射導致的漏電不良率從 0.32% 降至 0.05%，超薄晶圓晶格損傷不良徹底消除，每年減少芯片報廢損耗超 190 萬元；
產能瓶頸徹底打通：微波等離子密度是射頻機型 3–5 倍，同等處理效果工序時長縮短 40%，設備綜合 OEE 提升至 89%，單日芯片處理產能提升 32%；
產品可靠性大幅提升：金線鍵合剪切力均值從 36gf 提升至 53gf，拉力標準差從 14gf 降至 4.8gf，冷熱沖擊、高溫老化一次性通過率 100%，順利通過車載客戶嚴苛可靠性審核；
運維成本下降：無電極結構無電極耗材更換需求，年度配件、維保支出降低 42%。
