在現代工業和科技領域，材料的表面處理和薄膜沉積技術對于提高產品性能至關重要。其中，等離子增強化學氣相沉積（Plasma-Enhanced Chemical Vapor Deposition, PECVD）技術因其卓越的性能和應用多樣性而備受關注。

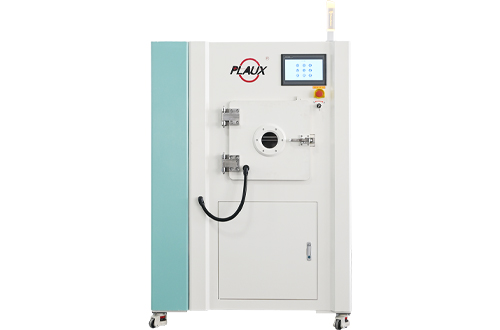

PECVD是一種利用等離子體激活化學反應，從而實現在基材表面沉積薄膜的技術。與傳統的化學氣相沉積（CVD）相比，PECVD通過利用等離子體的能量，使得反應可以在更低的溫度下進行，同時沉積速率更快，薄膜的質量更高。

PECVD技術的應用領域

1. 半導體制造: 在半導體設備生產中，PECVD用于沉積氧化硅、氮化硅等介電層，這些層是制造現代集成電路不可或缺的。

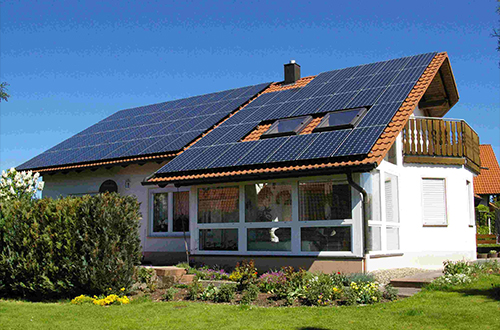

2. 光伏產業: PECVD被廣泛應用于太陽能板的生產過程中，特別是在沉積硅薄膜和透明導電氧化物（TCO）層方面，這有助于提高太陽能電池的效率。

3. 防護涂層: 利用PECVD技術可以制備出高硬度、高耐磨損性的防護涂層，適用于切削工具、軸承和其他需要耐磨表面的部件。

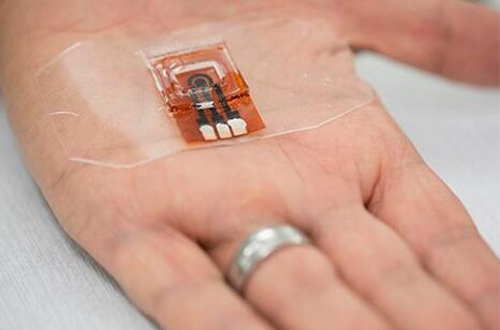

4. 生物醫學應用: PECVD也用于醫療器材表面處理，如沉積生物相容性薄膜，以提高植入設備的兼容性和耐用性。

PECVD技術的優勢

1. 低溫過程: PECVD最有顯著的特點之一是可以在較低的溫度下進行，這意味著即使是熱敏感的材料也可以進行處理，大大擴展了其應用范圍。

2. 高附著力和均勻性: 等離子體增強的化學氣相沉積過程可以在各種材料上形成具有高附著力的均勻薄膜。

3. 優異的覆蓋能力: PECVD技術能夠實現對復雜形狀的基材的均勻涂覆，這是許多其他技術難以實現的。

4. 環境友好: 由于PECVD技術不依賴于有害的化學溶劑，因此它是一種更加環保的表面處理選項。

隨著科技的不斷進步，等離子PECVD技術正成為推動制造業向更高性能、更低成本和更環保方向發展的重要力量。它的低溫過程、卓越的附著力和均勻性以及優異的覆蓋能力，使其在半導體、光伏、防護涂層及生物醫學等多個領域發揮著不可替代的作用。
